Implants sur mesure · titane imprimé
La prothèse crânienne ou maxillo-faciale conçue pour un seul patient.
IME TECH réalise l’étude médicale, la conception et la fabrication additive métal de vos implants patient-spécifiques, à partir du scanner, en lien direct avec le chirurgien.
- 01
- Étude médicale
- 02
- Conception CAO
- 03
- Fabrication métal
Cranioplastie · modèle 3D
Réalisations

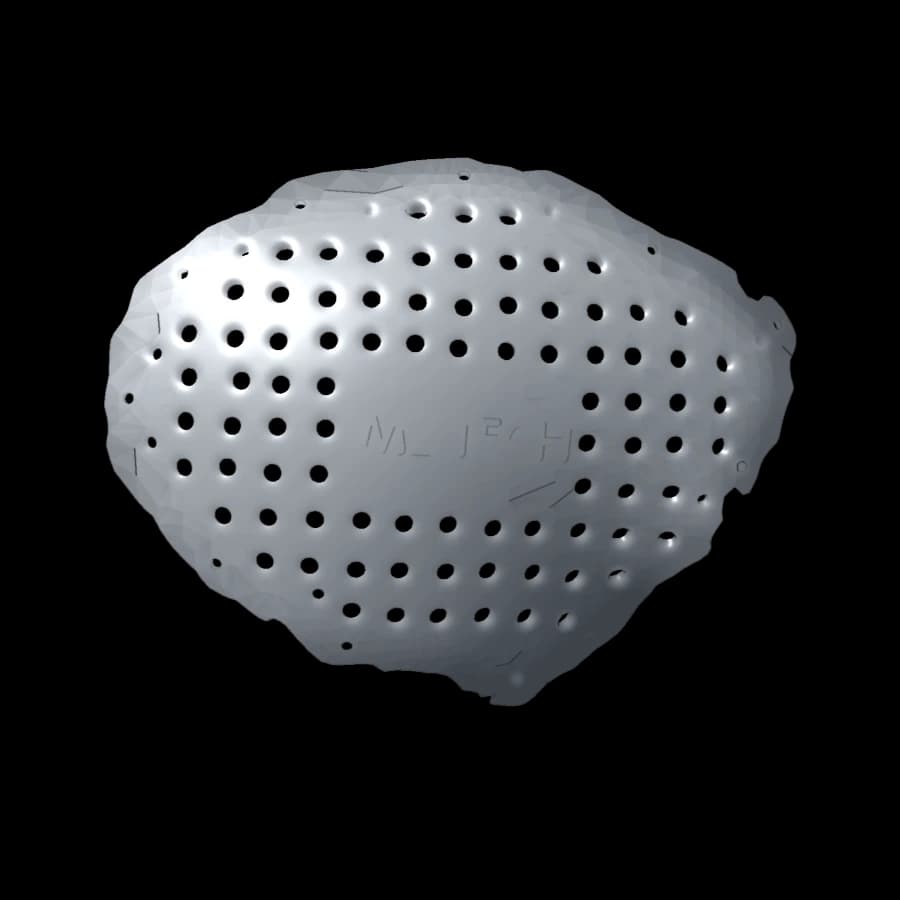

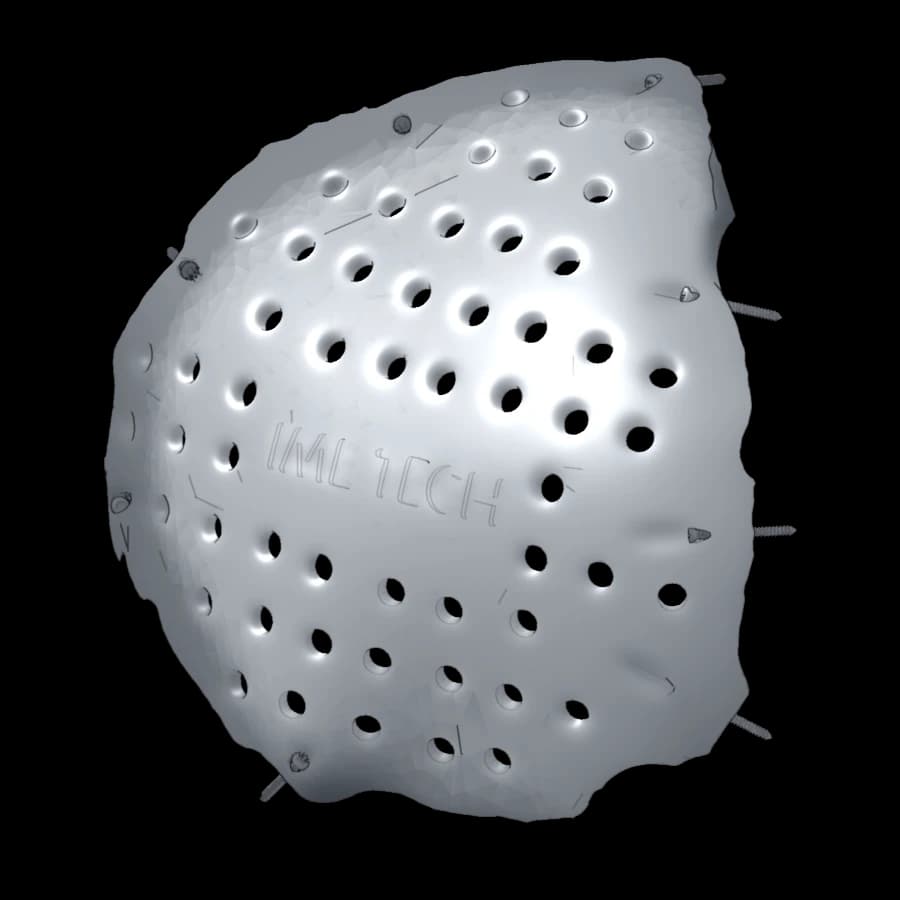

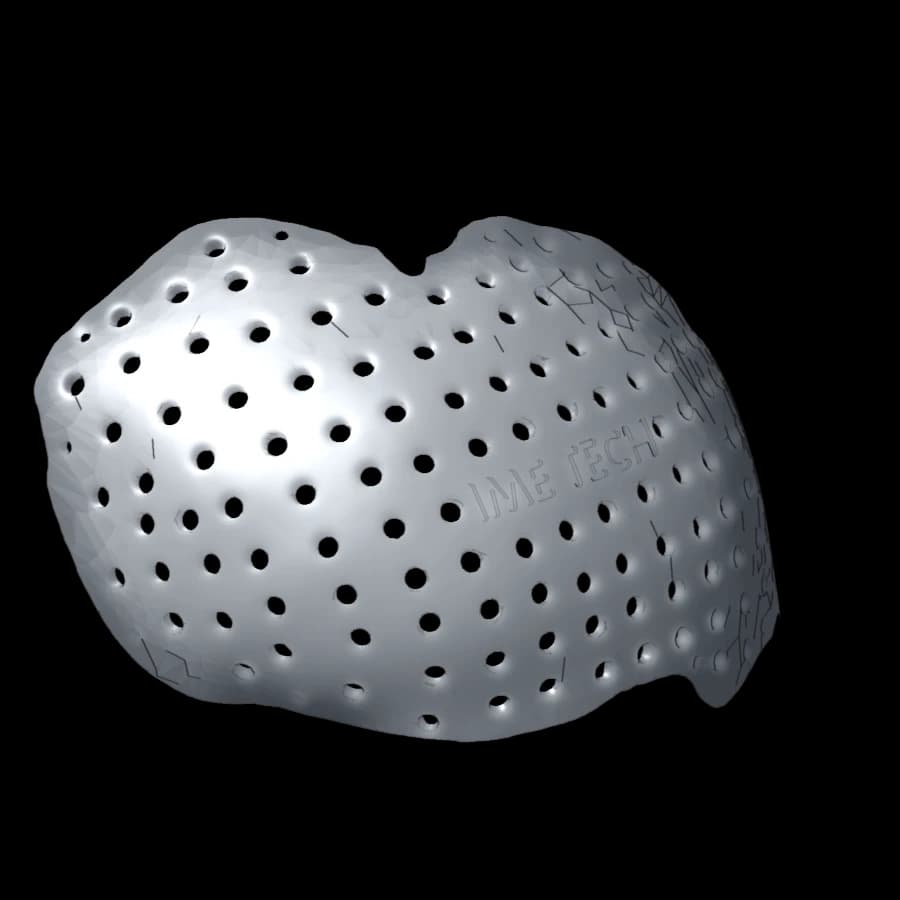

Cinq implants, cinq patients.
Chaque pièce ci-dessous a été conçue et fabriquée pour un cas réel. Elle s’explore en 3D, à l’échelle, et se pose sur une table en réalité augmentée.
Une seule équipe
De l’image scanner à l’implant livré au bloc, sans sous-traitance entre les étapes.
Les ingénieurs qui étudient le cas sont ceux qui dessinent l’implant et suivent sa fabrication. Le chirurgien garde un seul interlocuteur, et chaque décision de conception reste traçable jusqu’à la pièce finale.
- 01
Étude médicale
Lecture de l’imagerie, analyse du défaut et stratégie de reconstruction définie avec le chirurgien.
- 02
Conception
Implant dessiné sur l’anatomie du patient, avec plan de pose et guides de coupe si nécessaire.
- 03
Fabrication
Impression métal par fusion laser, post-traitement et contrôle dans notre atelier.
Solutions
Trois domaines.
Chaque implant est unique : la forme, l’épaisseur et la fixation sont définies à partir de l’anatomie du patient.
A — Neurochirurgie
Cranioplastie
Implants crâniens en titane qui reprennent la courbure de la voûte du patient et se fixent en périphérie du défaut. La planche ci-dessous décrit un cas réel : géométrie, fixation et profil en coupe, avec les grandeurs mesurées sur les fichiers de fabrication.
Explorer le cas en 3DIndications
- Défaut après craniectomie décompressive
- Reconstruction après résection tumorale
- Séquelles de traumatisme crânien
- Reprise d’une cranioplastie antérieure
1Vue 3/4 · implant en place
2Vue latérale · encombrement
3Coupe A-A · profil et fixation
4Caractéristiques mesurées
- Encombrement
- 107 × 107 × 32 mm
- axes principaux
- Épaisseur
- 2,9 mm
- médiane · 2,1–3 mm (interquartile)
- Surface externe
- 96,2 cm²
- Volume · masse
- 28,3 cm³ · ≈ 125 g
- Ti-6Al-4V, 4,43 g/cm³
- Perforations
- 52 × Ø 3,6 mm
- Appui osseux
- ≈ 470 mm²
- face interne à moins de 1 mm de l’os
- Fixation
- 8 vis Ø 1,5 × 15 mm
- tête Ø 2,5 mm
- Vis dans l’os
- ≈ 8,6 mm
- mesuré sur la coupe A-A
B — Chirurgie maxillo-faciale
Reconstruction maxillo-faciale
Implants, plaques et guides de coupe dessinés sur la planification chirurgicale : la résection et la reconstruction sont préparées ensemble, avant l’intervention.
Indications
- Reconstruction mandibulaire segmentaire
- Plancher et parois orbitaires

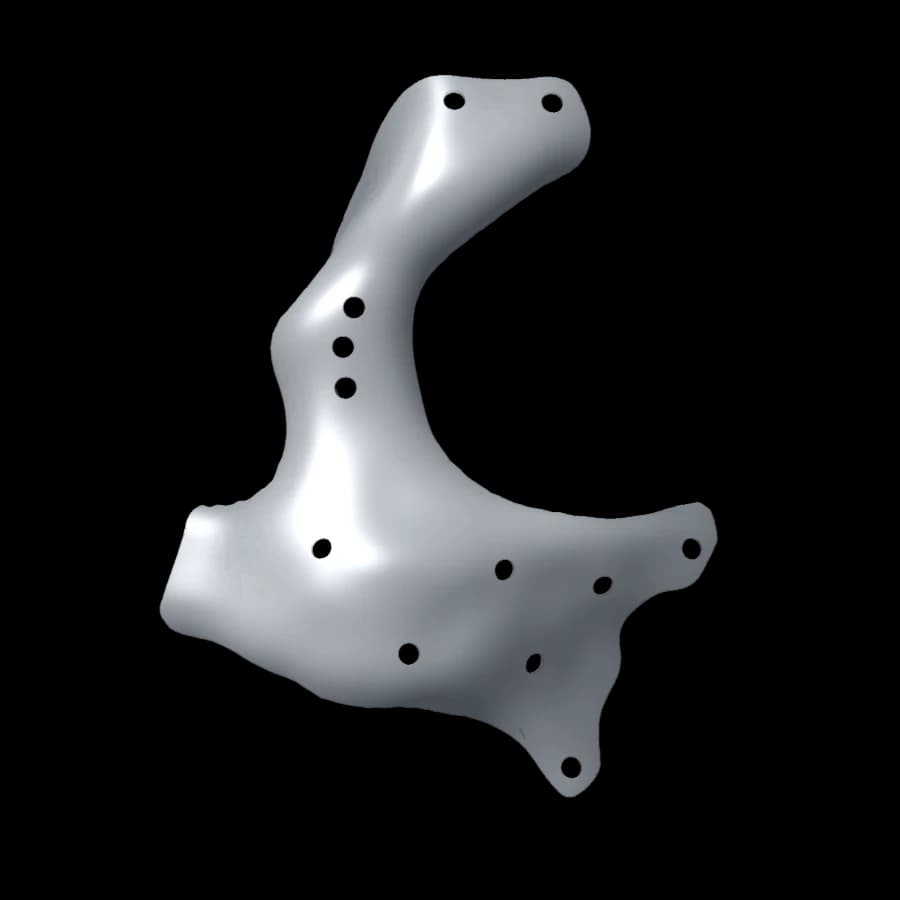

- Malaire et arcade zygomatique
- Plaques de reconstruction et guides de coupe sur mesure
C — Ophtalmologie · chirurgie oculoplastique
Reconstruction orbitaire
Implants fins qui reconstruisent les parois de l’orbite au contact du contenu orbitaire. La fixation est reportée sur le rebord, loin des structures fragiles, et l’axe de chaque vis est arrêté à la planification.
Indications

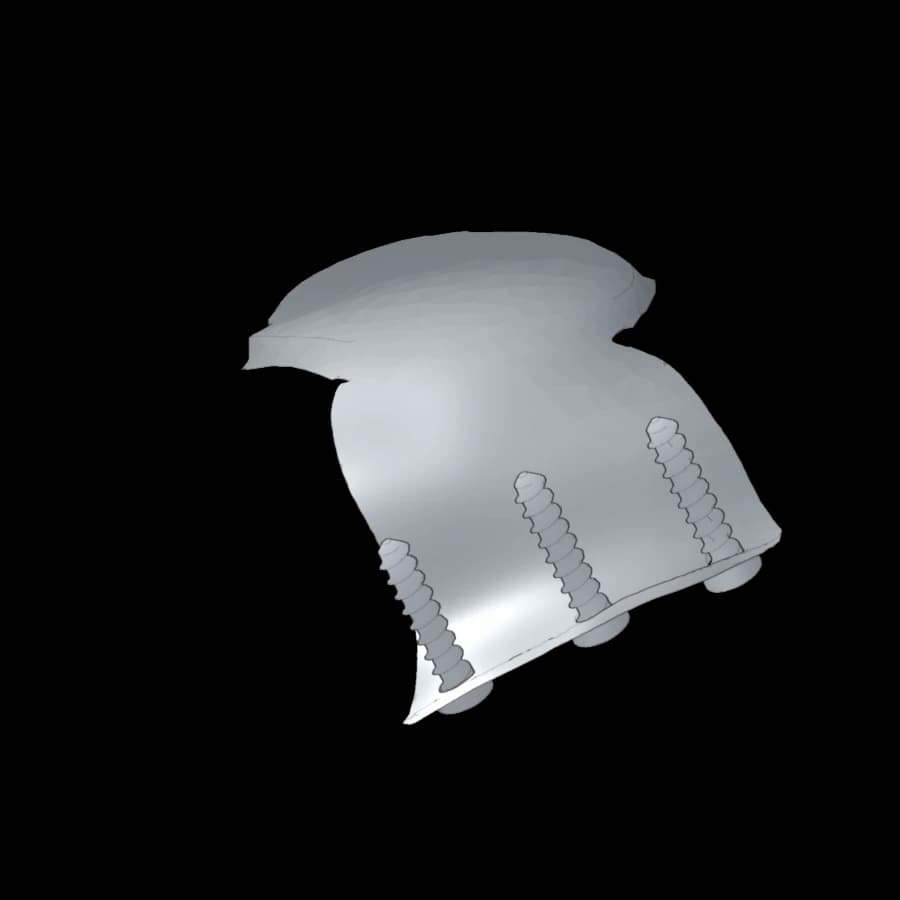

- Toit et parois orbitaires : fractures, pertes de substance
- Reconstruction après exérèse tumorale orbitaire
- Correction d’énophtalmie et de volume orbitaire
- Rebords orbitaires et fixation sur mesure
Processus
Six étapes, une validation chirurgicale avant toute fabrication.
Le chirurgien intervient à la planification et valide le design. Rien n’est imprimé sans son accord écrit. L’animation suit un cas réel de cranioplastie, du scanner à la pose.
Étape 01 / 06
Réception de l’imagerie
01 / Chirurgien → IME TECH
Réception de l’imagerie
Le chirurgien transmet le scanner du patient au format DICOM. Nous vérifions la qualité des coupes avant de lancer l’étude.
- Scanner (CT) en coupes fines
- Envoi DICOM depuis le formulaire
- Contexte clinique et indication
02 / Ingénieurs + chirurgien
Étude médicale et planification
Segmentation osseuse, analyse du défaut et choix de la stratégie de reconstruction, discutés avec le chirurgien lors d’une séance de planification en ligne.
- Segmentation 3D
- Analyse de symétrie
- Choix des zones de fixation
03 / Bureau d’études IME TECH
Conception CAO de l’implant
L’implant est dessiné sur la morphologie du patient : épaisseur, perforations, structures lattice et trous de vis. Le design est soumis au chirurgien pour validation.
- Modèle 3D et plan de pose
- Guides de coupe si nécessaire
- Validation écrite du chirurgien
04 / Atelier IME TECH
Fabrication additive métal
L’implant est imprimé couche par couche par fusion laser sur lit de poudre de titane, avec traçabilité du lot de poudre et des paramètres machine.
- Poudre Ti-6Al-4V ELI
- Fusion laser (L-PBF)
- Traçabilité par lot
05 / Contrôle qualité
Post-traitement et contrôle
Traitement thermique, retrait des supports, finition des surfaces puis contrôle dimensionnel par comparaison au modèle validé.
- Traitement thermique
- Finition et nettoyage
- Contrôle dimensionnel
06 / IME TECH → établissement
Livraison au bloc
L’implant est livré avec son dossier de fabrication et, sur demande, un modèle anatomique pour la répétition du geste opératoire.
- Dossier de fabrication
- Modèle anatomique en option
- Suivi post-opératoire
Matériau
Titane Ti-6Al-4V ELI, imprimé au laser.
L’alliage de référence des implants crânio-maxillo-faciaux : léger, résistant, biocompatible et stable face à la corrosion.
La fabrication additive permet ce que l’usinage ne permet pas : structures lattice internes, perforations réparties et formes directement issues de l’anatomie, sans outillage ni moule.
| Alliage | Ti-6Al-4V ELI (grade 23) |
|---|---|
| Norme matière de référence | ASTM F3001 |
| Procédé | Fusion laser sur lit de poudre (L-PBF) |
| Masse volumique | 4,43 g/cm³ |
| Module d’élasticité (massif) | ≈ 110 GPa |
| Épaisseur de couche | 30 – 60 µm (typique) |
| Structures | Pleines, perforées ou lattice |
Valeurs typiques de l’alliage. Les caractéristiques de chaque lot figurent au dossier de fabrication.
Pour les chirurgiens
La forme est arrêtée avant l’intervention, pas pendant.
Consulter le dossier technique completAjustement au contour osseux du patient
L’implant est modélisé sur la segmentation du scanner : moins de mise en forme peropératoire qu’avec une plaque standard, et une symétrie contrôlée dès la planification.
Planification partagée
Séance en ligne avec l’ingénieur : vous orientez les choix, nous les traduisons en géométrie.
Guides de coupe et modèles
Guides de résection et modèles anatomiques pour reproduire au bloc le geste planifié.
Un ingénieur référent par dossier
Le même interlocuteur suit le cas de la réception de l’imagerie jusqu’à la livraison, et reste joignable après l’intervention.
Ressources
Une information adaptée à chacun.
Questions fréquentes
Avant de nous confier un cas.
Une autre question ? Appelez-nous au +216 22 648 558.
Un scanner (CT) récent de la zone concernée au format DICOM, idéalement en coupes fines et sans inclinaison du statif, accompagné d’une brève description de l’indication et de la date d’intervention envisagée. Vous pouvez joindre les fichiers DICOM directement au formulaire de demande.
Soumettre un cas
Décrivez le cas, nous revenons vers vous avec une étude de faisabilité.
- 01Vous décrivez le cas et joignez le scanner DICOM.
- 02Nous contrôlons l’imagerie et étudions la faisabilité.
- 03Vous recevez la faisabilité, le délai et la date de planification.
